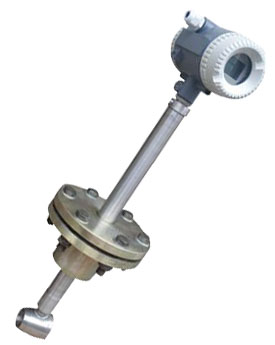

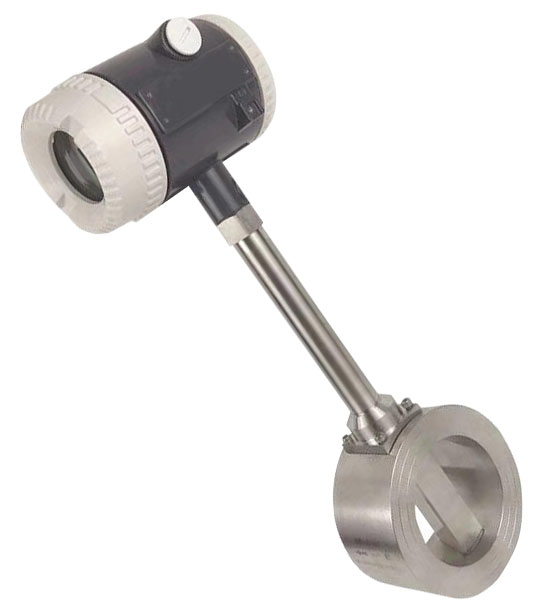

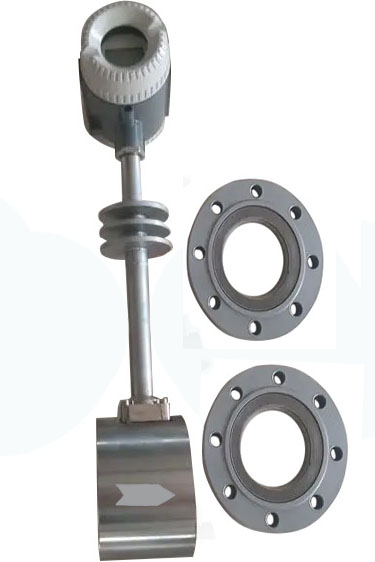

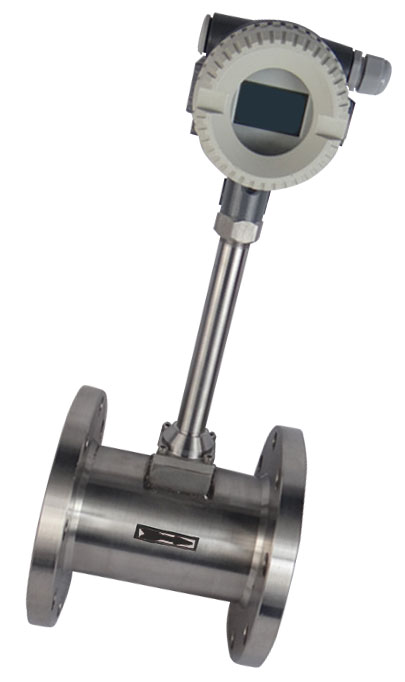

渦街流量計
渦街流量計是基于卡門渦街原理而研制成功的一種新型流量計，適用于測量過熱蒸氣、飽和蒸汽、一般氣體、液體。
產品特點：
◆采用雙行LCD顯示工況瞬時流量、累積流量，顯示清晰直觀，讀數方便；
◆可通過RS485接口與數據采集器配套實現GPRS無線數據傳輸；
◆結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠；
◆對探頭信號能夠進行智能識別和篩選，抗震性能高 ；
◆采用微功耗技術，憑內外電源均可工作；
◆壓力損失較小，運行費用低，更具節能意義；
◆表頭可180°隨意旋轉，安裝方便；
◆測量范圍寬，量程比可達1：10；
◆可進行溫度壓力一體化補償；
◆可使用多點線性能修正。
主要參數：
◆測量規格(管道內徑):DN10~DN300；
◆測量介質: 液體、氣體、過熱、飽和蒸汽；
◆連接方式：法蘭夾裝式、法蘭連接、螺紋連接；
◆安裝方式：水平、垂直、傾斜、倒裝；
◆測量范圍:
正常工作范圍，雷諾數為20,000～7,000,000；
測量可能范圍，雷諾數為8，000～7,000,000；
◆準確度:
A.液體，指示值的±1.0％；
B.氣體，指示值的±1.5％；
◆重復性: ≤準確度的1/3；
◆輸出信號:
a.三線制電壓脈沖低電平:0～1V；高電平:大于4V；占空比為50％；
b.二線制電流4mA～20mA；
c.三線制電流4mA～20mA；
d.RS-485通訊接口 ；
◆電源電壓:
24VDC(二線制/RS485通訊)；3.6V干電池 ；
◆介質溫度:
普通型-40℃～+150℃；
高溫型-40℃～+250℃；
特高溫型:-40℃～+350℃；
◆工作壓力:
1.6MPa；2.5MPa；4.0MPa(注:其它壓力等級的傳感器，需定做)；
大氣壓力: 86kPa～106kPa ；
◆壓力損失:
ΔP=1.079×10-6 ×ρ×V2
(式中:ΔP-壓力損失MPa;ρ-被測介質的密度kg/m 3;V-被測介質的流速m/s)；
◆本體材質:a.碳鋼;b.不銹鋼(1Cr18Ni9Ti)；
◆環境溫度:-30℃～+60℃；
◆相對濕度:5％～95％ ；
◆電器接口:M20×1.5；
◆保護等級:IP65 ；
◆防爆類型:防爆標志:ExdⅡBT4
安裝
安裝注意：
1、合理選擇安裝場所和環境。 避開強電力設備，高頻設備，強電源開關設備；避開高溫?zé)嵩春洼椛湓吹挠绊?，避開強烈震動場所和強腐蝕環境等，同時要考慮安裝維修方便。
2、上下游必須有足夠的直管段。 若傳感器安裝點的上游在同一平面上有二個90。彎頭，則：上游直管段≥25D，下游直管段≥5D 。 若傳感器安裝點的上游在不同平面上有二個90。彎頭，則：上游直管段≥40D，下游直管段≥5D 。 調節閥應安裝在傳感器的下游5D以外處，若必須安裝在傳感器的上游，傳感器上游直管段應不小于50D，下游應有不小于5D。
3、安裝點上下游的配管應與傳感器同心，同軸偏差應不小于0.5DN。
4、管道采取減振動措施。 傳感器盡量避免安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。
5．在水平管道上安裝是流量傳感器最常用的安裝方式。 測量氣體流量時，若被測氣體中含有少量的液體，傳感器應安裝在管線的較高處。 測量液體流量時，若被測液體中含有少量的氣體，傳感器應安裝在管線的較低處。
6．傳感器在垂直管道的安裝。 測量氣體流量時，傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。 測量液體流量時，液體流向應由下向上：這樣不會將液體重量額外附加在探頭上。
7、傳感器在水平管道的側裝。 無論測量何種流體，傳感器可以在水平管道上側裝，特別是測量過熱蒸汽，飽和蒸汽和低溫液體，若條件允許最好采用側裝，這樣流體的溫度對放大器的影響較小。
8．傳感器在水平管道的倒裝。 一般情況下不推薦用此安裝方法。此安裝方法不適用于測量一般氣體、過熱蒸汽?？捎糜跍y(cè)量飽和蒸汽，適用于測量高溫液體或需經常清洗管道的情況。
9．傳感器在有保溫層管道上的安裝。 測量高溫蒸汽時，保溫層最多不能超過支架高度的三分之一。
10．測壓點和測溫點的選擇。 根據測量的需要，需在傳感器附近測量壓力和溫度時，測壓點應在傳感器下游的3-5D處，測溫點應在傳感器下游的6-8D
