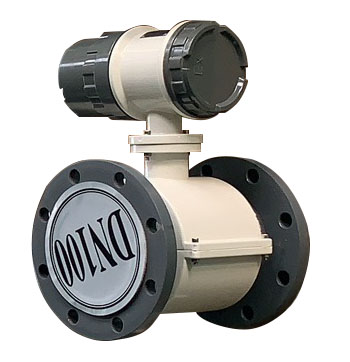

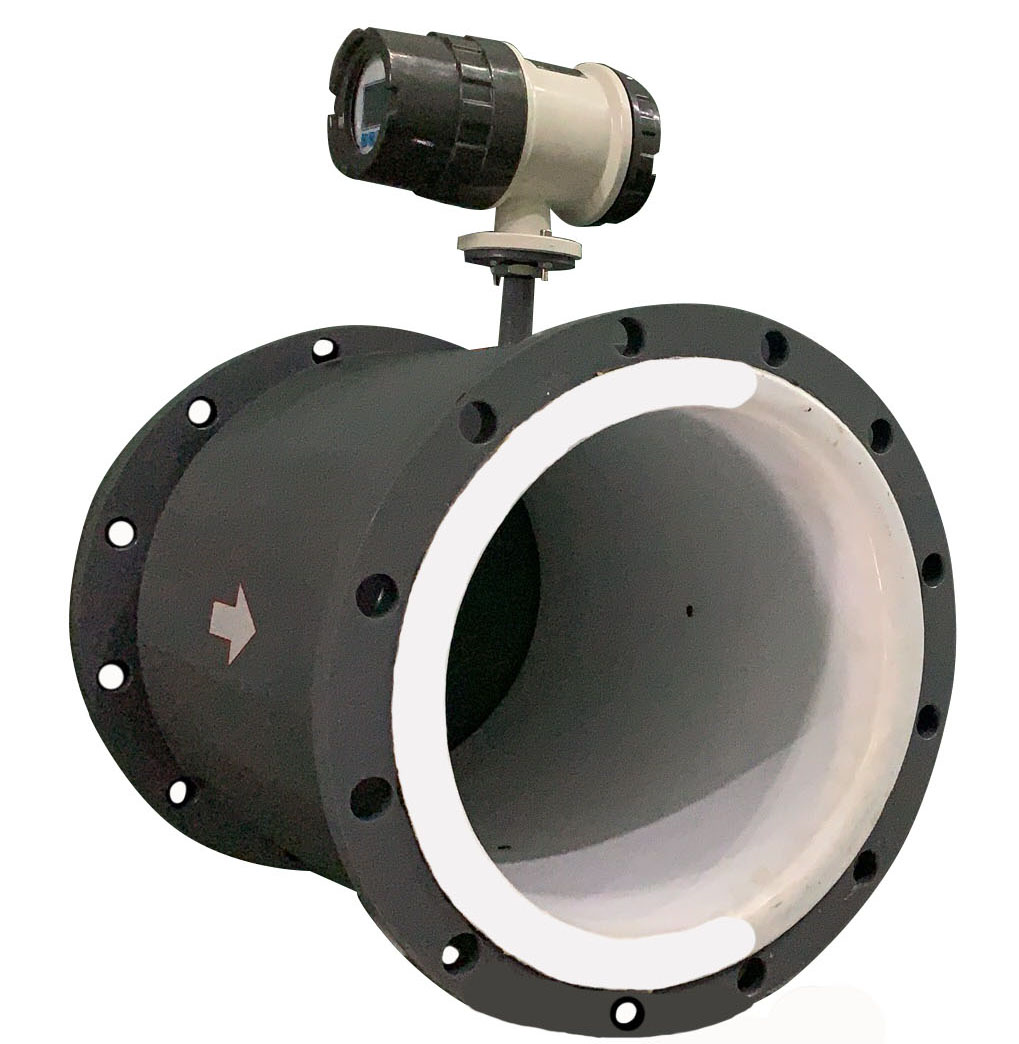

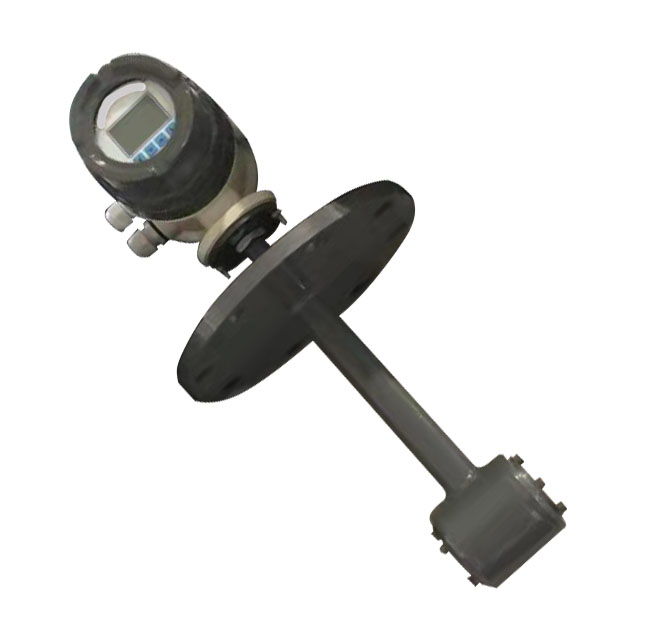

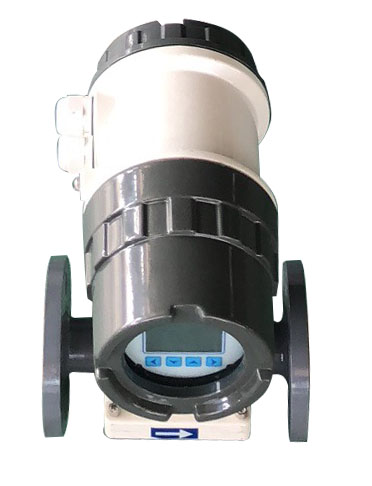

XALDE智能電磁流量計
測量原理：
智能電磁流量計的測量原理是基于法拉第電磁感應定律:導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為:
E=KBVD
式中: K-----儀表常數
B-----磁感應強度
V-----測量管道截面內的平均流速
D-----測量管道截面的內徑
測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20mA和0～1kHz輸出。
產品特點：
★流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。
★測量管道內無阻流件，因此沒有附加的壓力損失;測量管道內無可動部件，因此傳感器壽命極長。
★由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。
★傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。
★轉換器采用國際最新最先進的單片機(MCU)和表面貼裝技術(SMT)，性能可靠，精度高，功耗低，零點穩定，參數設定方便；中文顯示LCD，顯示累積流量、瞬時流量、流速、流量百分比等。
★雙向測量系統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時間內保持穩定。
主要參數：
|
公稱通經（mm） |
管道式四氟襯里：DN10-DN600 |
|
管道式橡膠襯里：DN40-DN2000 |
|
|
流動方向 |
正，反，凈流量 |
|
量程比 |
150:1 |
|
重復性誤差 |
測量值的±0.1% |
|
精度等級 |
0.5級，1.0級 |
|
被測介質溫度 |
常規橡膠襯里：-20～+60℃ |
|
高溫橡膠襯里：-20～+90℃ |
|
|
聚四氟乙烯襯里：-30～+120℃ |
|
|
高溫型四氟襯里：-20～+160℃ |
|
|
額定工作壓力 |
DN10～DN25≤4.0MPa |
|
DN32～DN150≤1.6MPa |
|
|
DN200～DN600≤1.0MPa |
|
|
DN700～DN2000≤0.6MPa |
|
|
流速范圍 |
0.1-15m/s |
|
電導率范圍 |
被測流體電導率≥5μs/cm |
|
信號輸出 |
4～20mA（負載電阻0～750Ω），脈沖/頻率，控制電平 |
|
通訊輸出 |
RS485，MODBUS協議，HART協議，Profibus-DP協議 |
|
供電電源 |
220VAC,允差15%或24VDC,紋波≤5% |
|
要求直管段長度 |
上游≥5DN，下游≥2DN |
|
連接方式 |
流量計與配管之間均采用法蘭連接，法蘭符合國際：GB/T9113.1-2000 |
|
防爆等級 |
Exd[ia]iaqIICT5 |
|
防護等級 |
IP65，特殊訂制最高可達IP68 |
|
環境溫度 |
-25～+60℃ |
|
相對濕度 |
5%～95% |
|
消耗總功率 |
小于20W |

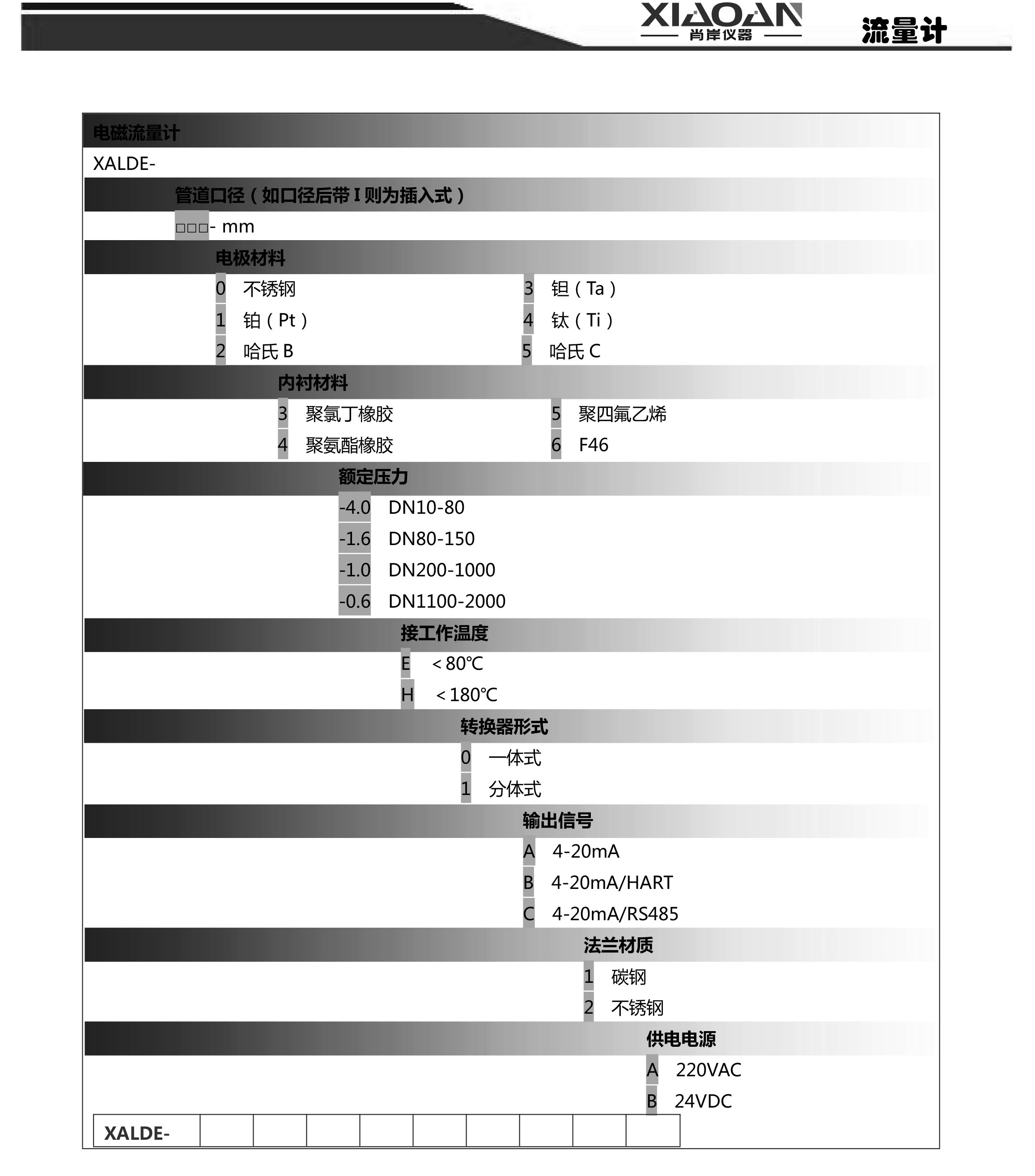

如何正確選型：
儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請?zhí)貏e注意。
★收集數據
①被測流體成份
②最大流量、最小流量
③最高工作壓力
④最高溫度、最低溫度
電磁流量計的量程Q應大于預計的最大流量值，而正常的流量值以稍大于流量計滿量程刻度的50%為宜。
★最大流量和最小流量必須符合下表中的數
內徑mm
10
15
20
25
32
40
50
65
Qmin（m3/h）
0.0283
0.0636
0.12
0.176
0.29
0.452
0.7
1.19
Qmax（m3/h）
4.24
9.54
16.96
26.5
43.42
67.85
106.0
179.0
內徑mm
80
100
125
150
200
250
300
350
Qmin（m3/h）
1.8
2.82
4.41
6.36
11.3
17.6
25.4
34.6
Qmax（m3/h）
271.0
424.0
662.0
954.0
1690
2650
3810
5190
內徑mm
400
450
500
550
600
700
800
900
Qmin（m3/h）
45.2
57.2
77.6
85.5
101.0
138.0
180.0
229.0
Qmax（m3/h）
6780
8570
10600
12800
15200
20700
27100
34300
內徑mm
1000
1100
1200
1400
1600
1800
2000
2200
Qmin（m3/h）
282.0
342.0
407.0
554.1
732.7
916.0
1131.0
1368.4
Qmax（m3/h
42400
51300
61000
86121
108566
137404
169635
205258
